LiDARの置き方で、追跡は変わる

株式会社HULIX　守屋充雄｜約7分
連載「人の動きを追い、現場を変える」第4回／全7回

「このセンサーなら何メートル先まで見えますか」。設置の相談では、まず検知距離が気になります。でも、現場で必要な動きを取れるかは、それだけでは決まりません。

柱の裏、車両の陰、別のセンサーへ移る境界。追いたい経路の途中で見えなくなると、人数は取れても、待ち時間や回遊の分析が難しくなります。

HULIXでは、LiDARを置く前の検討に3Dシミュレータを使っています。今回は、その検討で何を決め、何を現地へ残すかを書きます。

広い範囲より、追いたい一本の動線

人が一度でも見えればよいのか、入口から出口まで同じ人を追いたいのか。ここで配置の考え方が変わります。

待ち時間を測るなら、並び始める場所と待ち終わる場所、その間の移動を押さえる。回遊を見たいなら、区画を出入りする境界を押さえる。広い範囲を薄く覆っても、肝心の境界で切れていたら、欲しい数字にはなりません。

私なら、先に「この動きが取れなければ困る」という経路を、図面に一本引きます。その線が、設置候補を比べる基準になります。

例えば、行列の長さだけを見る計画と、一人が並んでから通過するまでの時間を見る計画を比べます。前者でも最後尾が動く範囲を押さえる必要がありますが、後者では途中で同じ対象をつなぐ条件も重要になります。カバーする床面積が同じでも、測りたいものによって必要な配置は変わります。

現地へ行く前に、入口、出口、列の伸びる方向、スタッフが横切る場所を書き込んでおく。図面に名前を付けた区画と、現場の担当者が普段使う呼び方も合わせます。「受付前」が人によって違う範囲を指していると、設置後の説明からすれ違います。

仮想空間にも、車両や遮蔽物を置く

空の駐車場を想定すれば見通せても、車が入れば死角ができます。柱だけでなく、現場で動くものも入れて考える必要があります。

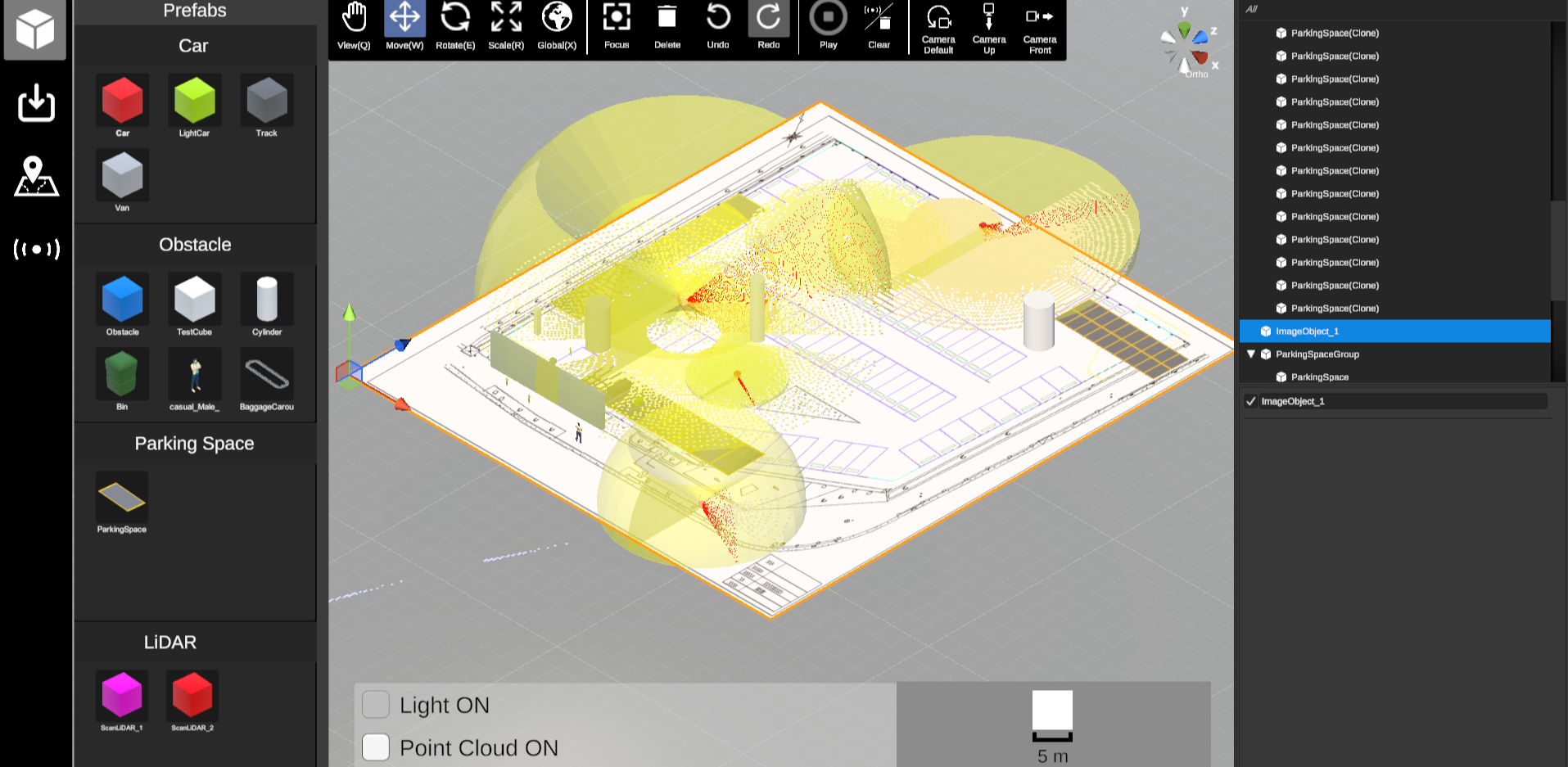

HULIXの開発記録でも、人、車両、障害物を置き、センサーの照射範囲や点群を確かめています。高さと向きを変えたときに、必要な経路がどう見えるか。重複範囲を増やすと、どの死角が減るか。設置前に、比較する条件を揃えます。

ただ、シミュレーションで見えたことは、現地で同じ精度が出る保証ではありません。実際の反射、混雑、取付位置の制約は、現地で確認します。

シミュレータでは、高さや向きを変えた結果を、同じ条件のまま比較できることが大切です。センサーの位置と、仮想空間内の車両配置を同時に変えれば、死角が減った理由を分けられません。配置案ごとに、何を変更したかを残します。

また、現地で取付位置が少しずれることを考え、候補を一点だけに絞らないようにします。図面上では使えそうな壁でも、配線や作業動線の都合で取り付けられない場合があります。別の候補へ移すなら、何が見えなくなるか。施工の相談をするときにも、この比較が役立ちます。

開発メモには「コピー」と「保存」も出てくる

配置を比べるには、前の案を残し、条件を一つずつ変えたい。ところが、操作が分かりにくいと、比較自体に時間がかかります。

シミュレータの開発メモには、対象を複製する操作、保存した状態、画面の拡大縮小といった課題も残っています。検知アルゴリズムだけが技術資産ではありません。現場の担当者と同じ案を見て、次の案を作れる道具にすることも必要です。

同じ場所、同じ車両配置、同じ動線で案を比べたのか。それとも、センサーと一緒に条件まで変わったのか。ここが曖昧だと、良くなった理由を説明できません。

試作の段階では、計算結果を確認できることが優先されます。しかし、配置案を何度も作る仕事になると、前の条件に戻れること、変更した箇所が分かることの方が効いてきます。保存できていると思った案が再現できなければ、説明もやり直しです。

HULIXの開発記録に操作性の課題が残っているのは、シミュレータを現場検討の道具へ近づけてきた過程でもあります。課題が見つかったことと、すべて解消したことは分けておきます。どの操作で案を作り、どの状態を保存して比較したのかまで残すと、次の担当者へ渡せます。

重複する範囲で、座標と時刻を確かめる

複数センサーを使う場合、同じ場所を両方から見る範囲を設けます。ただし、重複が広ければ自動的に追跡が安定する、とは考えません。同じ対象を、共通の座標と時刻で扱う必要があります。

現地で確かめたいのは、床や設備の位置が合うことに加え、人が移動したときの対応です。静止した物体では目立たなかった時刻のずれが、人の移動では位置の食い違いとして出ることがあります。入口側からだけでなく、逆向きの移動や、人が近づいてすれ違う条件も見ます。

台数を増やすと死角を減らせる一方、座標の調整、通信、設置場所の管理、保守する機器も増えます。必要な経路を測るために、どの台数と構成が妥当かを考える。センサーの数を増やすこと自体を、解決策にしないようにしています。

台数と一緒に、設置理由を残す

現地での確認は、空いている時間だけでは足りません。列が最も伸びる方向、車両が止まる位置、補充の台車が置かれる場所も見ます。普段は何もない場所が、ピーク時だけ遮蔽物になることがあります。常設の設備だけ描かれた図面からは、その条件は分かりません。

現場の担当者には、いつもの動線に加えて、「忙しいときだけ違う動き」を聞きたいと思っています。応援スタッフが入る経路、臨時に開ける入口、荷物をいったん置く場所。そうした情報を配置案へ戻すと、確認すべき時間帯も決まります。

確認結果を残すときは、見えた場所だけでなく、まだ試していない条件も書きます。平常時は確かめたが、行列が伸びた状態は未確認。その区別があれば、本番で初めて死角に気づく可能性を減らせます。シミュレータと現地確認を往復しながら、設置の前提をそろえていきます。

設置候補は、少なくとも次の四つで見ます。

• 必要な経路：入口から出口まで、どこで追跡が切れそうか。
• 遮蔽物：柱や設備に加え、車両や人が集まった状態はどうか。
• 境界：次のセンサーへ渡す位置を、両方から観測できるか。
• 現地条件：取付、電源、通信、保守のために近づけるか。

例えば、取り付けやすい壁面だけを選ぶと、肝心の行列の最後尾が人の陰に入ることがあります。検知範囲の図と、現場の取り付け条件を別々に決めず、同じ候補図で確認します。

最初に残したい成果物は、台数表だけではありません。「この区間をつなぐために、ここへ置く」「この死角は現地で確かめる」という設置理由です。

それがあれば、現地で位置を変更しても、元の目的へ戻って判断できます。配置検討の段階で判断材料を揃えておく方が、取り付けた後に設定だけで何とかしようとするより、手戻りを減らせます。
